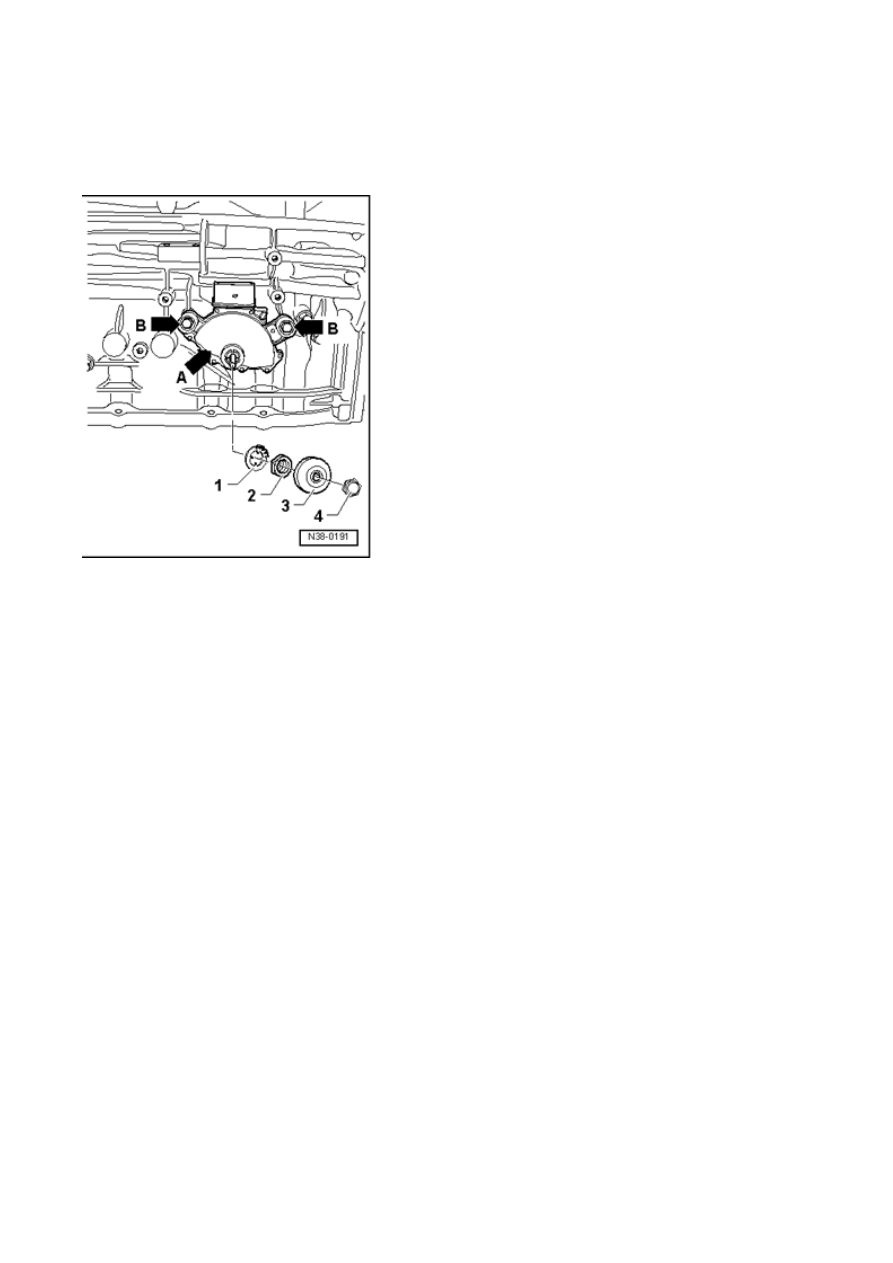

- Remove cap nut - 4  - .

- Remove cover - 3  - from selector shaft.

-  Carefully bend back hooks of lock washer - 1  - using a
screwdriver.

If one hook breaks off, the washer must be replaced.

- Remove nut - 2  - and lock washer - 1  - from selector
shaft.

- Disconnect connector from Multi-Function Transmission
Range (TR) Switch F125  .

- Remove bolts -  arrows B  -  and remove multi-function
transmission range switch -  arrow A  -  from selector
shaft.

Installing and adjusting



- Move selector shaft lever to position "N" on
transmission.

-  Connect Multi-Function Transmission Range (TR) Switch
F125  to shift rod.

Page 2 / 4

Multi-Function Transmission Range (TR) Switch F125 , removing, installing and adjus...

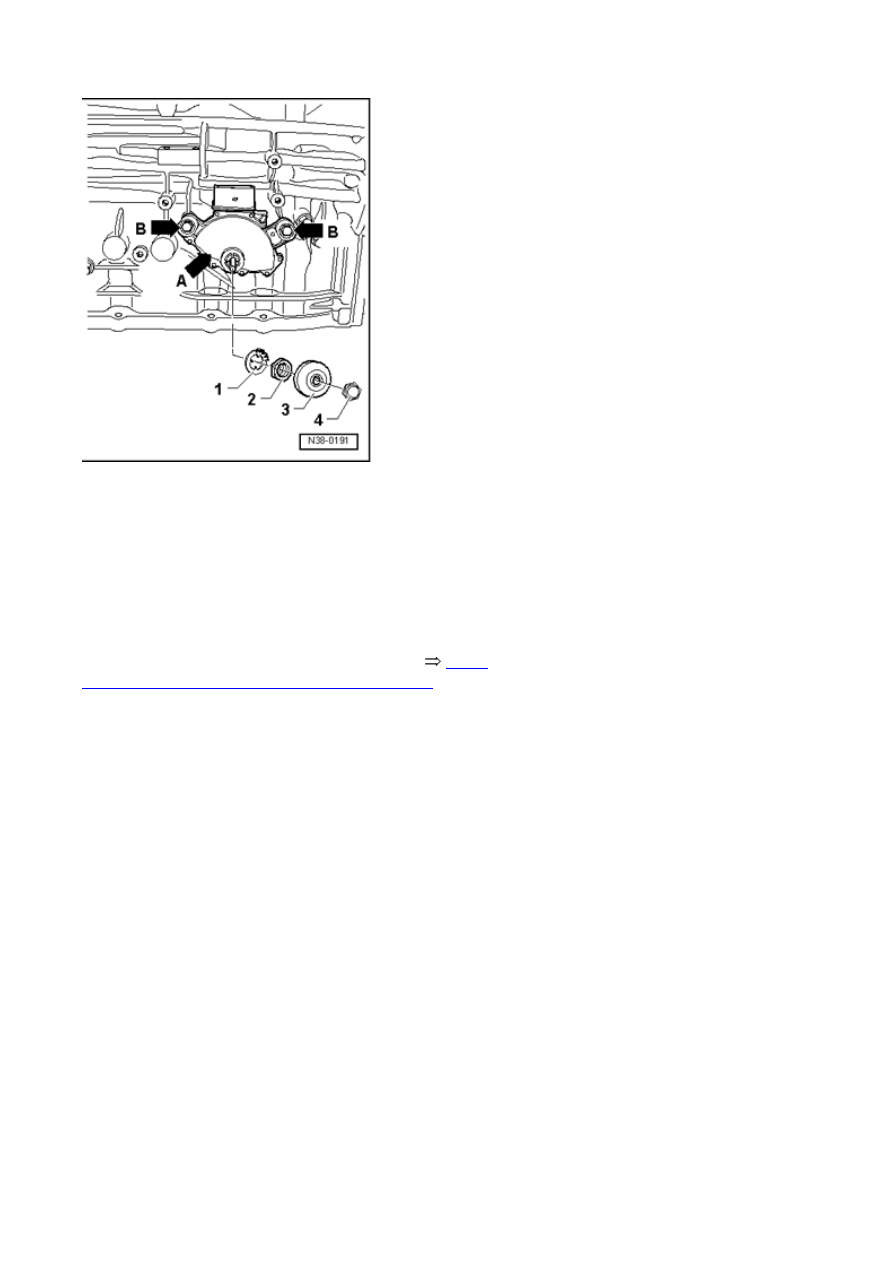

- Fasten bolts -  arrows B  -  hand tight for multi-function
transmission range (TR) switch F125  .

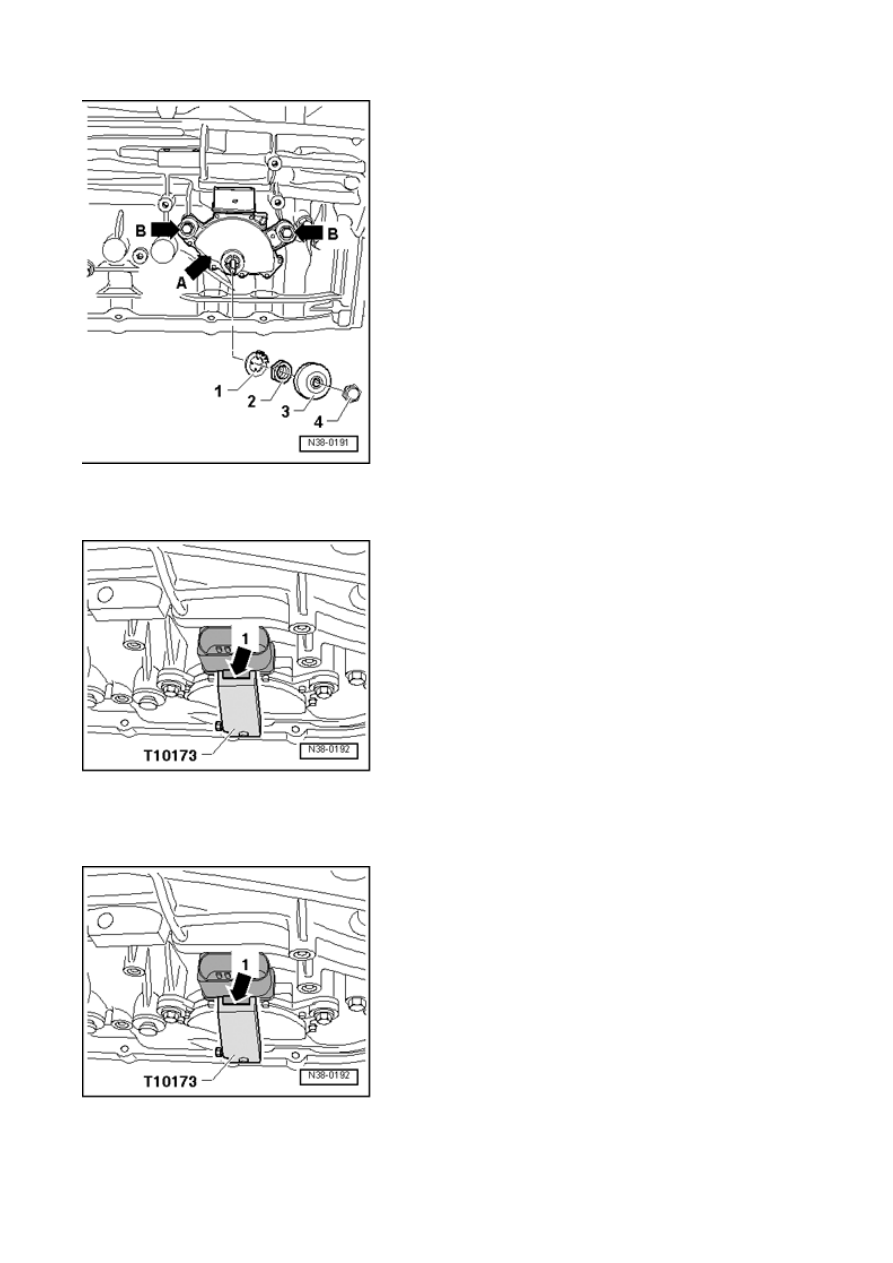

-  Place setting gauge T10173  onto selector shaft.

-  Unhook selector lever cable.

- Turn multi-function transmission range (TR) switch - A  -
so far until tab on connector - arrow 1  - engages the
groove of setting gauge T10173   .

Page 3 / 4

Multi-Function Transmission Range (TR) Switch F125 , removing, installing and adjus...



- Fasten bolts - arrows  - for multi-function transmission
range (TR) switch F125  to 6 Nm.

-  Remove setting gauge T10173   from selector shaft.

-  Hook selector lever cable in.

Further installation is in reverse order of removal.

-  Check adjustment of selector lever cable



37-2,

Selector lever cable, checking and adjusting

 .

Page 4 / 4

Multi-Function Transmission Range (TR) Switch F125 , removing, installing and adjus...

INDEX

A U D I , J E T TA , PA S S AT,

0 9 G / 0 9 M

AUTOMATIC



TRANSMISSION



SERVICE



GROUP

18635  S.W. 107  AVENUE

CUTLER BAY, FLORIDA  33157

(305) 670-4161

3
4
5
6
8
9

10

11

13
14
16
18
19
20
22
24
25
27
28
30
31
32
37
38
39
40
42

62
63
65
69
72
76
80
84
87
88
89

100
102
102
109

110

121
122
124
124

GENERAL DESCRIPTION AND VEHICLE APPLICATION CHART ....................................
COMPONENT APPLICATION CHART .....................................................................................
IDENTIFICATION TAG LOCATION AND INFORMATION ...................................................
SPEED SENSOR INFORMATION ..............................................................................................
PRESSURE SWITCH AND FLUID TEMPERATURE SENSOR INFORMATION .................
SOLENOID LOCATIONS AND IDENTIFICATION .................................................................
INDIVIDUAL SOLENOID FUNCTION AND FAILURE RESULT ..........................................
SOLENOID OPERATION ............................................................................................................
SOLENOID APPLICATION CHART ..........................................................................................
PASS-THRU CASE CONNECTORS AND WIRE HARNESS' ..................................................
CASE CONNECTOR TERMINAL IDENTIFICATION .............................................................
CASE CONNECTOR INTERNAL COMPONENT RESISTANCE CHARTS ...........................
TCM CONNECTOR INTERNAL COMPONENT RESISTANCE CHARTS .............................
TRANSAXLE RANGE SWITCH OPERATION AND DIAGNOSIS ..........................................
STANDARD AND TIPTRONIC SHIFT QUADRANTS .............................................................
TYPICAL WIRE SCHEMATIC ....................................................................................................
DIAGNOSTIC TROUBLE CODE DESCRIPTION ....................................................................
TORQUE CONVERTER CLUTCH OPERATION ......................................................................
PRESSURE TAP LOCATIONS AND IDENTIFICATION .........................................................
PRESSURE SPECIFICATIONS ..................................................................................................
TRANSAXLE OIL COOLER INFORMATION ...........................................................................
OIL PASSAGE IDENTIFICATION .............................................................................................
CHECK FLUID LEVEL AND FLUID REQUIREMENTS ........................................................
OIL PAN "STAND-PIPE" DIFFERENCES ...............................................................................
OIL PAN AND OIL PAN GASKET DIFFERENCES .................................................................
OIL FILTER DIFFERENCES .....................................................................................................
TRANSAXLE DISASSEMBLY .....................................................................................................
COMPONENT REBUILD
       CONVERTER COVER ASSEMBLY .....................................................................................
       TRANSAXLE CASE ASSEMBLY .........................................................................................
       OIL PUMP ASSEMBLY ........................................................................................................
       K3 CLUTCH HOUSING ASSEMBLY ..................................................................................
       K1 CLUTCH HOUSING ASSEMBLY ..................................................................................
       K2 CLUTCH HOUSING ASSEMBLY ..................................................................................
       REAR PLANETARY ASSEMBLY .........................................................................................
       FRONT PLANETARY ASSEMBLY ......................................................................................
       CENTER SUPPORT ASSEMBLY .........................................................................................
       TRANSFER DRIVEN GEAR AND FINAL DRIVE ASSEMBLY .......................................
       VALVE BODY ASSEMBLY ...................................................................................................
TRANSAXLE FINAL ASSEMBLY ..............................................................................................
B2 CLUTCH CLEARANCE MEASUREMENT ..........................................................................
F1 ROLLER CLUTCH FREEWHEEL DIRECTION .................................................................
B1 CLUTCH CLEARANCE MEASUREMENT ..........................................................................
TRANSAXLE END-PLAY MEASUREMENT .............................................................................
CONVERTER INSTALLED MEASUREMENT .........................................................................
THRUST WASHER AND BEARING IDENTIFICATION .........................................................
TORQUE SPECIFICATIONS ......................................................................................................
"UPDATED" TRANSAXLE CODE INFORMATION ................................................................
