ELECTRONIC COMPONENTS

Input Speed Sensor (G182)

Output Speed Sensor (G195)

    The  Input  Speed  Sensor  (G182)  is  located  in  the
transaxle  case  below  the  valve  body,  as  shown  in
Figure  6,  and  retained  with  a  bolt.    The  ISS  has  a
White connector that mounts on a bracket with a valve
body bolt and goes through the 8-way case connector,
also shown in Figure 6.
  The ISS is triggered by the external lugs on the K-2
clutch  housing  to  determine  exact  transaxle  turbine
speed.  The TCM uses this information to control line
pressure for garage shifts, control and monitor torque
converter  lock-up  clutch,  monitor  gear  ratios  and
diagnosis of shift components via the Dynamic Shift
Program  (DSP),  which  is  VW,s  name  for  the  shift
adapt feature in the TCM.
   The ISS is based on the Hall Affect principle.   The
signal  is  a  square-wave  signal  whose  frequency  is
proportional to turbine shaft speed.  Should the Input
Speed Sensor fail, the engine RPM sensor is used as a
back-up,  no  shift  adapt  operations,  no  controlled
TCC lock-up (apply and release only) and no pressure
control  on  garage  shifts  (N-D,  N-R)  harsh
engagement.
  The Input Speed Sensor is shown in Figure 4.

   The Output Speed Sensor (G195) is located in the
transaxle  case  below  the  valve  body,  as  shown  in
Figure 6, and retained with a bolt.  The OSS has a Blue
connector that mounts on a bracket with a valve body
bolt and goes through the 8-way case connector, also
shown in Figure 6.
   The  OSS  is  triggered  by  the  external  lugs  on  the
Parking  Gear    to  determine  exact  transaxle  output
shaft  speed.    The  TCM  uses  this  information  to
determine  shift  points,  control  and  monitor  torque
converter  lock-up  clutch,  monitor  gear  ratios  and
diagnosis of shift components via the Dynamic Shift
Program  (DSP),  which  is  VW,s  name  for  the  shift
adapt feature in the TCM.
  The OSS is based on the Hall Affect principle.  The
signal  is  a  square-wave  signal  whose  frequency  is
proportional to output shaft speed.  Should the Output
Speed  Sensor  fail,  the  speed  signal  from  the  ABS
Control Module is used as back-up, with limited shift
adapt capability.
  The Output Speed Sensor is shown in Figure 5.

Special Note:
    The  ISS  and  OSS  are  Hall  Affect  Sensors  and
should  be  checked  using  a  scope  under  operating
conditions.   The resistance values provided in the
Figures  below  are  from  new  sensors.    Resistance
checks  on  these  type  of  sensors  would,  at  best,
inform  you  of  either  open  or  grounded  circuits
within the sensor itself.

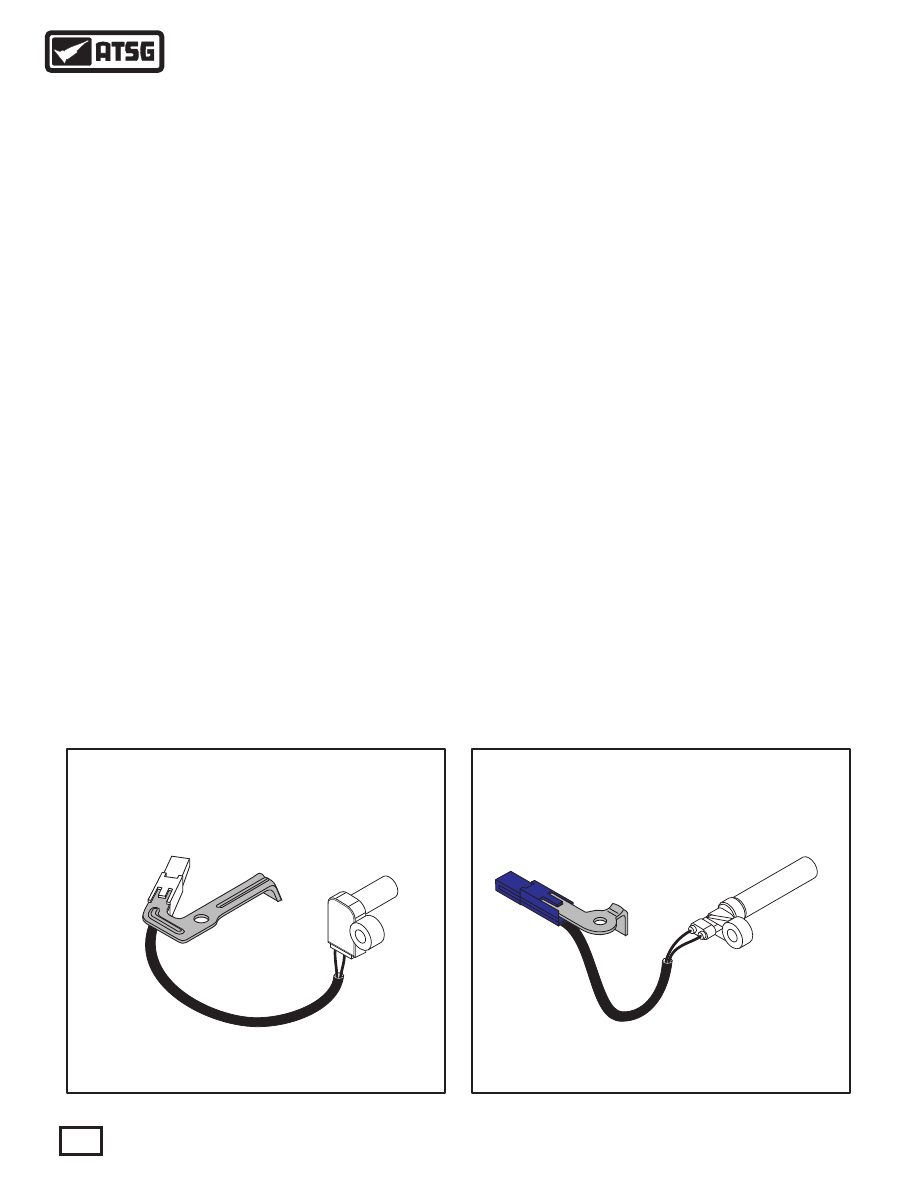

INPUT SPEED SENSOR

OUTPUT SPEED SENSOR

5.0M Ohms Resistance

at room temperature

5.0M Ohms Resistance

at room temperature

Figure 4

Figure 5

6

Technical Service Information

GAU6A06894

DCB6A0906

4

FBX6A0857

4

ABY6A0941

2

CCP6A09214

CCP6A09212

9173

T5

EO

Wiring Harness
from 8 terminal
Case Connector

(ISS, OSS & TFT)

Wiring Harness

from 14 terminal

Case Connector

(All Solenoids)

OSS Blue

Clip Connector

(G195)

ISS White

Clip Connector

(G182)

Transmission

Fluid Temp. Sensor

(G93)

Input Speed

Sensor Location

Output Speed

Sensor Location

Figure 6

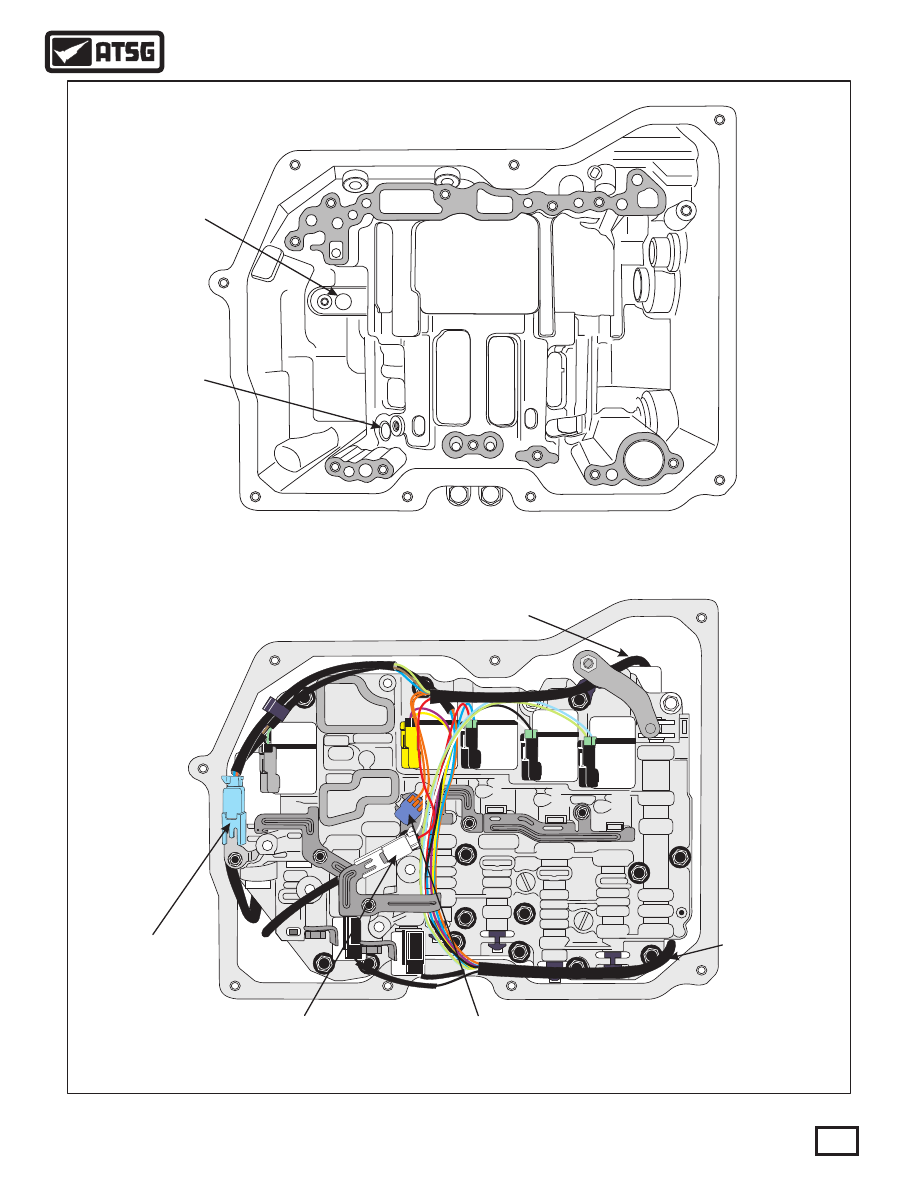

SPEED SENSOR LOCATIONS

7

Technical Service Information

8

Technical Service Information

GAU6A06894

DCB6A0906

4

FBX6A0857

4

ABY6A0941

2

CCP6A09214

CCP6A09212

9173

T5

EO

Pressure Switch 2

Location (G194)

(If Used)

Pressure Switch 1

Location (G193)

(If Used)

Transaxle Fluid

Temperature Sensor

Retaining Bracket

Transaxle Fluid

Temperature Sensor (G93)

Location

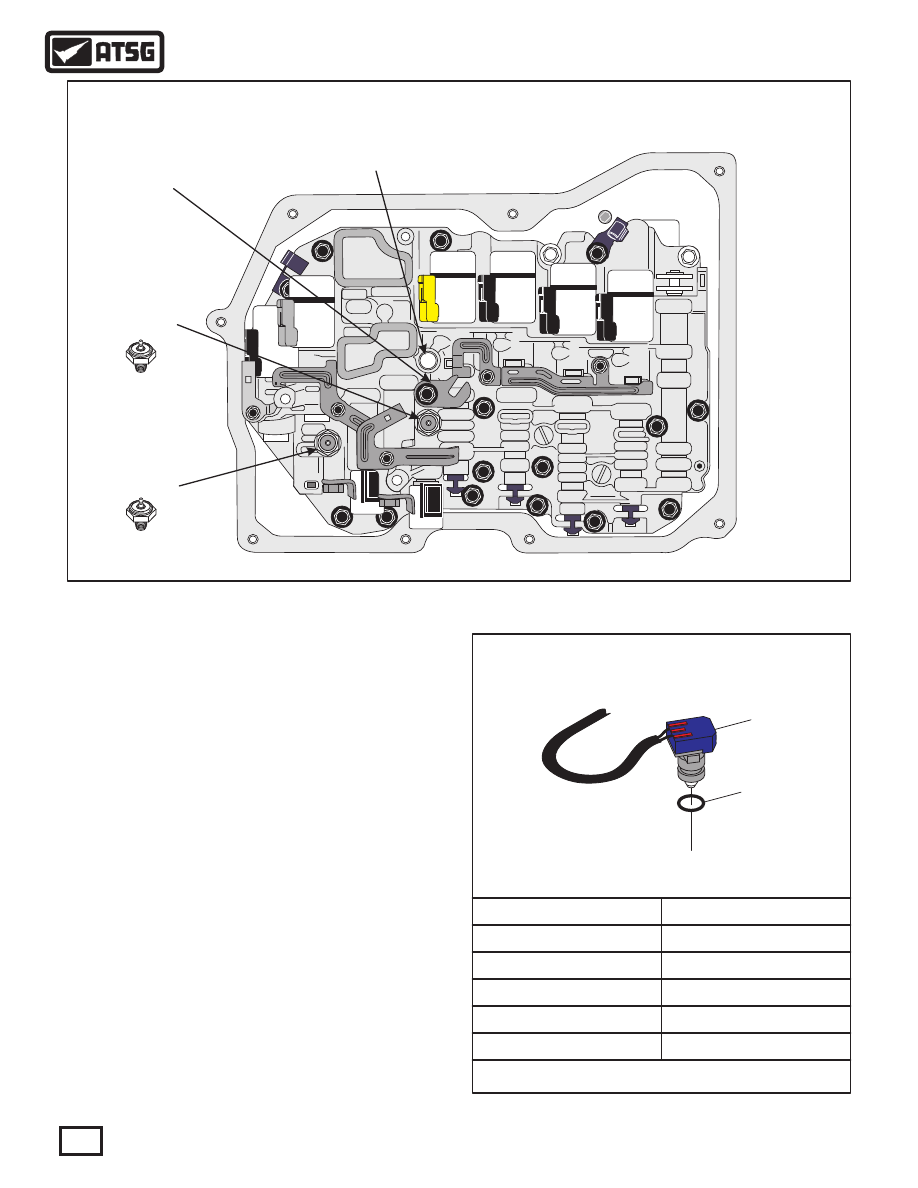

PRESSURE SWITCH AND TEMP SENSOR LOCATIONS

ELECTRONIC COMPONENTS (CONT'D)

Pressure Switches 1 (G193) And 2 (G194)
   Some 09G/09M transaxles are equipped with two
pressure  switches  that  screw  into  the  valve  body
casting  in  the  locations  shown  in  Figure  7.    Both
switches are "normally open" switches that connect to
ground when pressure exceeds approx. 44 psi and are
used  to  verify  valve  movement  in  the  valve  body
assembly.
  Pressure Switch 1 (G193) is used to verify activation
of the K-1 clutch.
  Pressure Switch 2 (G194) is used to verify activation
of  the  B-2  clutch.    Therefore,  pressure  switch  2  is
closed in tiptronic mode only, 1st gear. The only other
time the B-2 clutch is required is in reverse (R) gear.
Pressure  Switch  2  does  not  close  in  the  reverse
position, as reverse is engaged by the manual valve
hydraulically.
Note: Both pressure switches were eliminated in all
09G transaxles from June 2004 on.

TRANSAXLE FLUID TEMP SENSOR (G93)

Temperature F° (C°)

-22°F (-30°C)

50°F (10°C)

77°F (25°C)

230°F (110°C)

293°F (145°C)

Resistance

37K - 51K Ohms

5K - 8K Ohms

3K - 5K Ohms

230 - 265 Ohms

100 - 120 Ohms

"O" RING

FLUID TEMP

SENSOR

Figure 8

Figure 7

9

Technical Service Information

ELECTRONIC COMPONENTS (CONT'D)

Transaxle Fluid Temp Sensor (G93)
  The Transaxle Fluid Temp Sensor (G93) is located in
the valve body and is mounted with a retaining plate,
as shown in Figure 7.  Notice in Figure 8 that an "O"
ring is required, as it is mounted into an oil passage.
The  TFT  is  an  integral  part  of  the  8-way  case
connector and wire harness assembly.
    The  TFT  is  a  negative  temperature  coefficient
sensor,  which  means  that  as  temperature  rises  the
resistence decreases, as shown in Figure 8.
   Should the TFT fail, a substitute value is generated
from the engine temperature and operating duration.
There will be no controlled operation (ramping) of the
converter clutch (ON or Off only) and no shift adapt
pressures,  which  usually  results  in  harsh
engagements.

GAU6A06894

DCB6A0906

4

FBX6A0857

4

ABY6A0941

2

CCP6A09214

CCP6A09212

9173

T5

EO

N88

(No. 1 Sol.)

N89

(No. 2 Sol.)

N91

(No. 4 Sol.)

N90

(No. 3 Sol.)

N283

(No. 10 Sol.)

N282

(No. 9 Sol.)

N92

(No. 5 Sol.)

N93

(No. 6 Sol.)

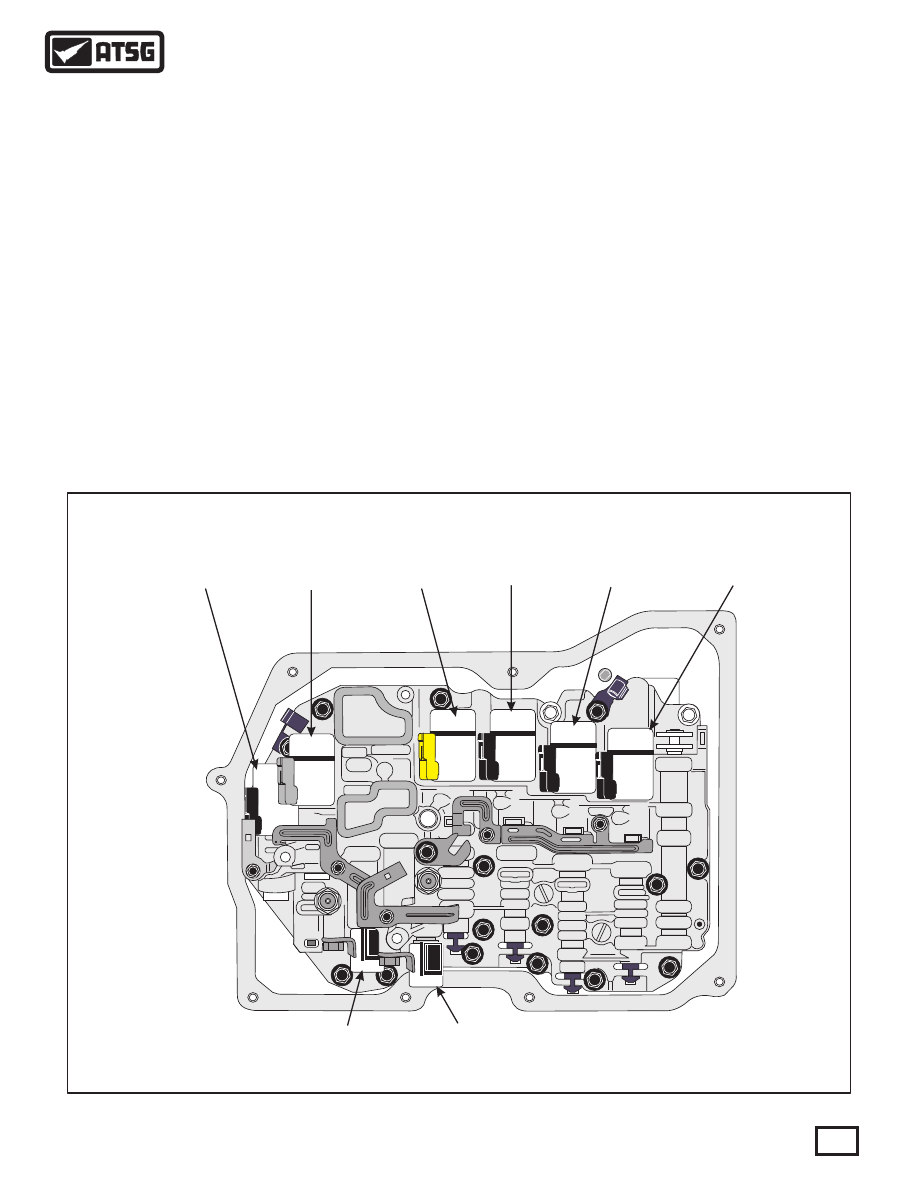

SOLENOID IDENTIFICATION

Solenoid Identification And Location

Figure 9

   The 09G/09M uses a total of 8 different solenoids
located  in  the  valve  body  that  are  used  to  apply  or
release  the  clutches,  control  the  main  line  pressure
and  apply  or  release  the  torque  converter  clutch.
They are identified and their locations are shown in
Figure 9.
   There are three different types of solenoids used in
this  unit.    There  are  two  On/Off  solenoids,  one
"Normally Vented" Pulse Width Modulated (PWM)
solenoid, and the other five are "Normally Applied"
Pulse Width Modulated (PWM) solenoids.
  Refer to Figure 10 for their individual functions and
Figure 9 for their locations in the valve body.
