Volkswagen 01M Transmission. Manual - part 113

470

470

470

471

471

472

473

INSTALLED ON

K2 CLUTCH

HOUSING

Blocks

467

465

468

469

469

 465  REAR PLANETARY  "RAVIGNEAUX" GEAR SET.
 467  NUMBER 8 "FRONT" THRUST BEARING RACE.
 468  NUMBER 8 THRUST BEARING.
 469  NUMBER 8 "REAR" THRUST BEARING RACE.
 470  REAR SUN GEAR.
 471  NUMBER 9 "FRONT" THRUST BEARING RACE.
 472  NUMBER 9 THRUST BEARING.
 473  NUMBER 9 "REAR" THRUST BEARING RACE.

 469  NUMBER 8 "REAR" THRUST BEARING RACE.
 470  REAR SUN GEAR.
 471  NUMBER 9 "FRONT" THRUST BEARING RACE.

Figure 133

Figure 134

REAR PLANETARY ASSEMBLY (CONT'D)

COMPONENT REBUILD (CONT'D)

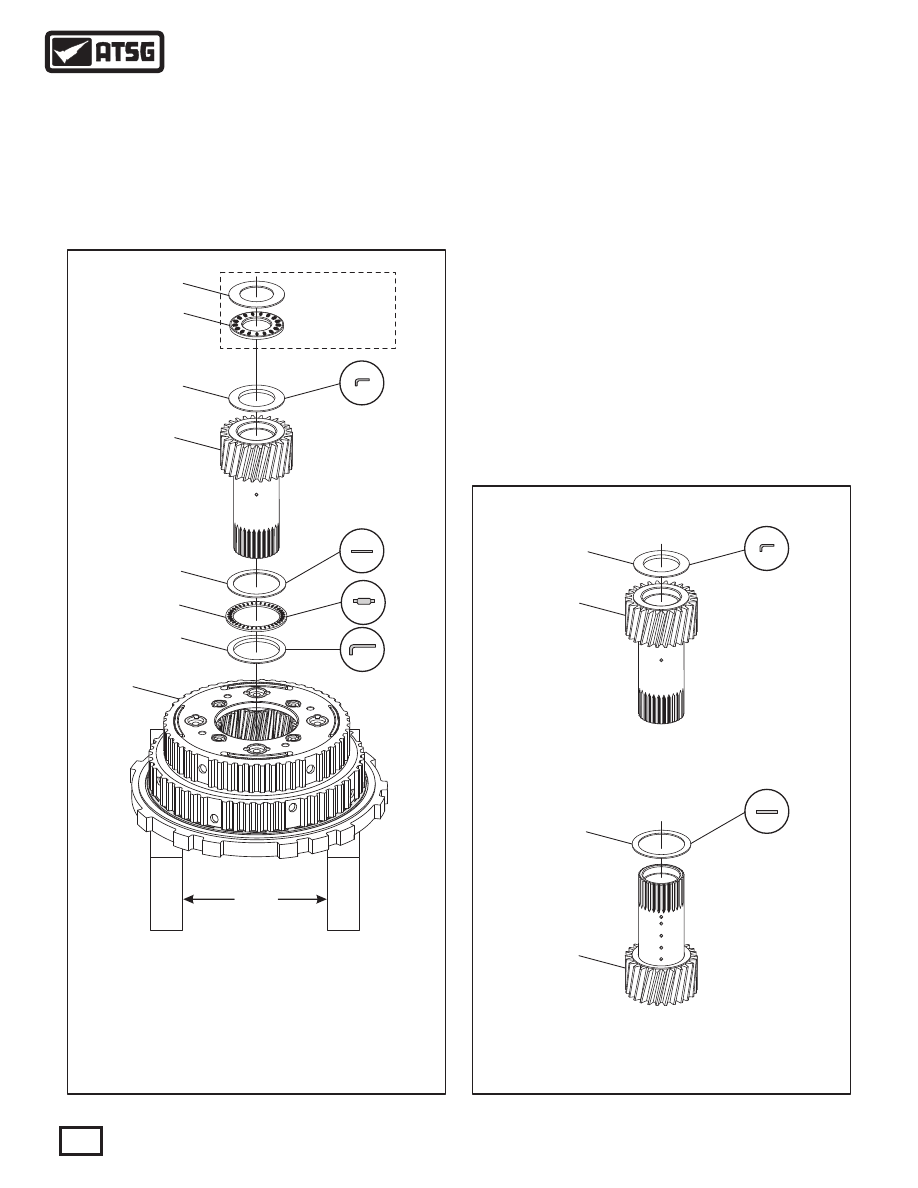

   8. Install the number 8 "front" thrust bearing race
       into the pocket of front sun gear in planetary
       carrier, as shown in Figure 133.
   9. Install the number 8 thrust bearing into carrier,
       as shown in Figure 133.

 10. Install the number 8 "rear" thrust bearing race
       on the front side of rear sun gear, as shown in
       Figure 134, and retain with Trans-Jel®.
 11. Install the number 9 "front" thrust bearing race
       on the rear side of rear sun gear, as shown in
       Figure 134, and retain with Trans-Jel®.

Continued on Page 83

82

Technical Service Information

Blocks

465

466

1 1/8

470

 465  REAR PLANETARY  "RAVIGNEAUX" GEAR SET.
 466  NUMBER 10 THRUST WASHER  (PLASTIC).
 470  COMPLETED REAR SUN GEAR.

Figure 135

Figure 137

Figure 136

Blocks

1 1/8

1 - 1/8"

Socket

1 - 1/8"

Socket

REAR PLANETARY ASSEMBLY (CONT'D)

COMPONENT REBUILD (CONT'D)

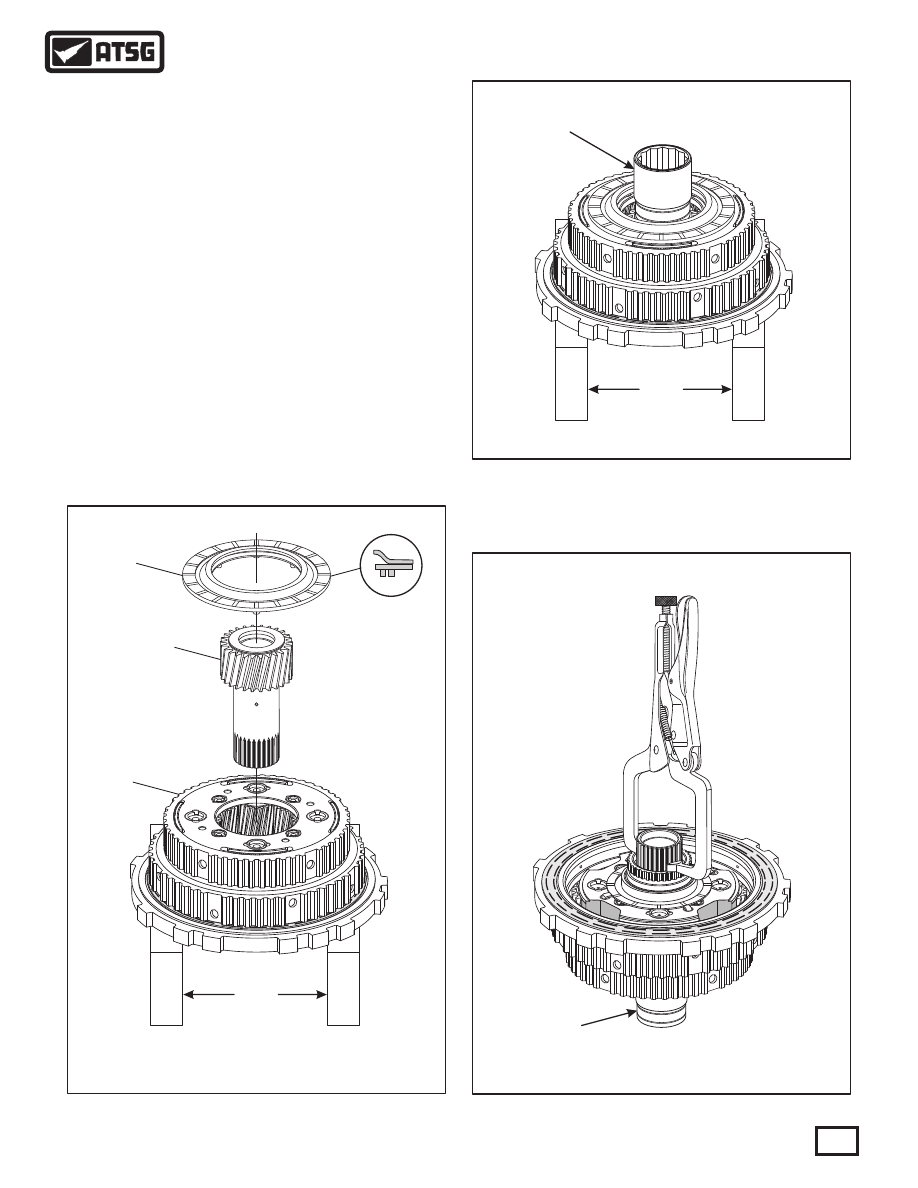

 12. Install the completed sun gear assembly into
       rear planetary carrier, as shown in Figure 135,
       by rotating into position.
 13. Place a 1-1/8", 1/2" drive socket on the rear
       sun gear, as shown in Figure 136.
 14. Gently roll the complete assembly over while
       holding the socket in place until the planetary
       assembly is setting upright on the socket, as
       shown in Figure 137.
       Note: This will retain the seated position of
       the two sun gears.
 15. Carefully place the vice-grips on the splines of
       rear sun gear and against the shoulder of the
       front sun gear, as shown in Figure 137, and set
       the complete assembly aside for final assembly.

Component Rebuild

Continued on Page 84

83

Technical Service Information

111

112

113

114

116

117

118

119

120

135

115

REAR VIEW

REAR VIEW

 111  NUMBER 2 THRUST WASHER.
 112  FRONT PLANETARY SUN GEAR.
 113  FRONT PLANETARY CARRIER ASSEMBLY.
 114  NUMBER 4 THRUST WASHER.
 115  INPUT SHAFT SEALING RINGS  (3 REQUIRED).

 116  NUMBER 3 THRUST BEARING.
 117  NUMBER 3 THRUST BEARING RACE.
 118  FRONT PLANETARY RING GEAR AND INPUT SHAFT ASSEMBLY.
 119  NUMBER 5 THRUST BEARING.
 120  NUMBER 5 THRUST BEARING RACE.
 135  K1 CLUTCH SEALING RINGS  (2 REQUIRED).

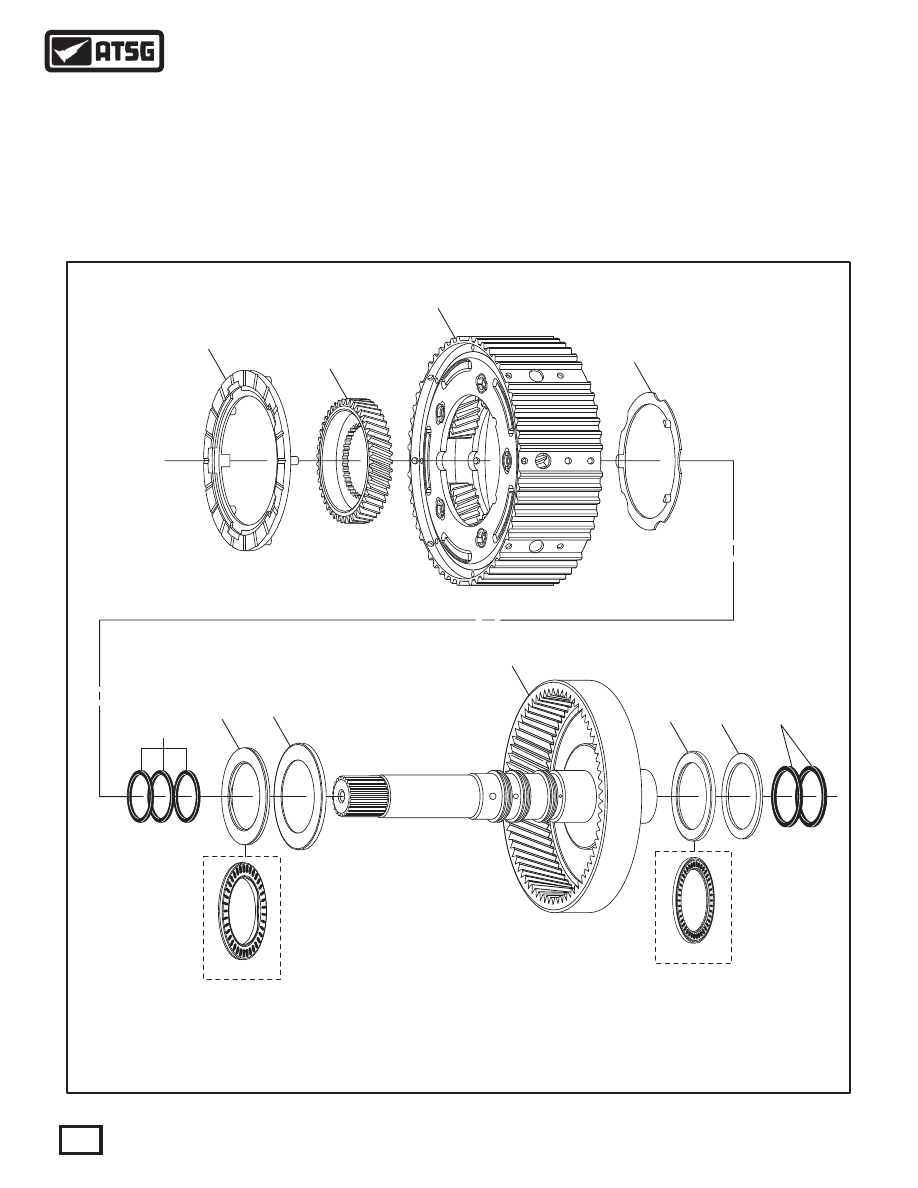

FRONT PLANETARY AND ASSOCIATED PARTS, EXPLODED VIEW

Figure 138

FRONT PLANETARY ASSEMBLY

COMPONENT REBUILD (CONT'D)

   1. Disassemble the front planetary assembly using
       Figure 129 as a guide.
   3. Clean all front planetary parts thoroughly and
       dry with compressed air.
   3. Inspect all front planetary parts thoroughly for
       any wear and/or damage, replace as necessary.

WARNING: At time of this printing, there are not
any  new  "hard  parts"  available  from  the
manufacturer for this unit. The only source will be
used aftermarket suppliers.

Continued on Page 85

84

Technical Service Information

INSTALLED ON

K1 CLUTCH

HOUSING

118

119

120

135

 118  FRONT PLANETARY RING GEAR AND INPUT SHAFT ASSEMBLY.
 119  NUMBER 5 THRUST BEARING.
 120  NUMBER 5 THRUST BEARING RACE.
 135  K1 CLUTCH SEALING RINGS  (2 REQUIRED).

114

113

 113  FRONT PLANETARY CARRIER ASSEMBLY.
 114  NUMBER 4 THRUST WASHER.

118

117

 117  NUMBER 3 THRUST BEARING RACE.
 118  FRONT PLANETARY RING GEAR AND INPUT SHAFT ASSEMBLY.

FRONT PLANETARY ASSEMBLY (CONT'D)

COMPONENT REBUILD (CONT'D)

Figure 139

Figure 141

Figure 140

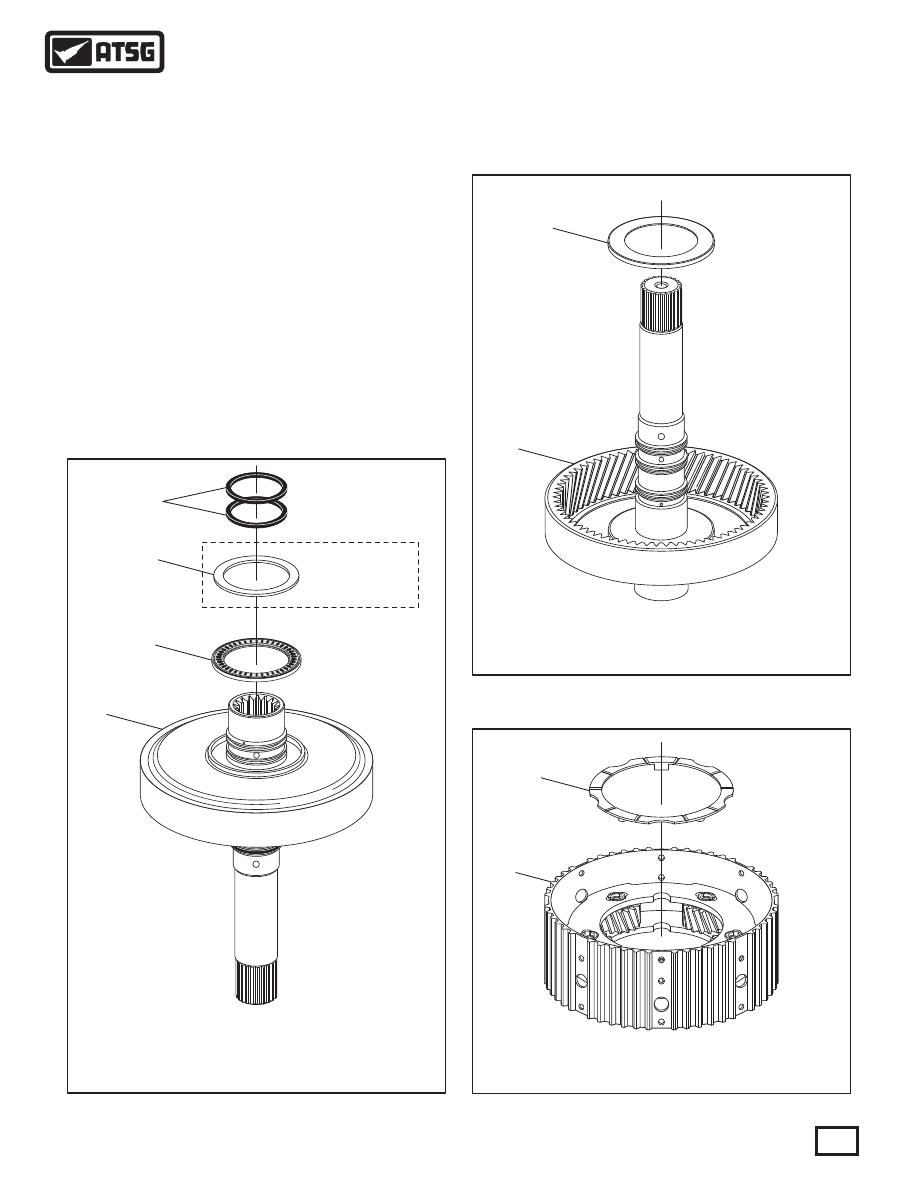

   4. Install the number 5 thrust bearing onto back
       side of input shaft and front planet ring gear, as
       shown in Figure 139, with needles facing up
       and retain with Trans-Jel®.
       Note: Number 5 thrust bearing race already
       installed on K1 clutch housing.
   5. Install two new sealing rings into the grooves
       of input shaft, as shown in Figure 139.
   6. Turn assembly over and install the number 3
       thrust bearing race, as shown in Figure 140,
       and retain with Trans-Jel®.
   7. Install number 4 thrust washer on back side of
       front planetary carrier, as shown in Figure 141,
       and retain with Trans-Jel®.
       Note: This washer is included in Trans-Tec®
       rebuild kit.

Continued on Page 86

85
